Sp 250 2 MP कैमरा मॉड्यूल कम पावर मुख्य पैरामीटर
|
मॉड्यूल संख्या |
XLS21818-V1.0 |
सेंसर |
SP250 |
|
संकल्प |
2MP |
आयाम |
अनुकूलन |
|
लेंस फोव |
77 (वैकल्पिक) |
फोकस प्रकार |
नियत ध्यान |
|
इंटरफ़ेस |
मिपी |
विशेषता |
छोटे आकार की संरचना |
उत्पाद विवरण
SP250 कैमरा मॉड्यूल एक का उपयोग करता है2MP CMOS सेंसरदेते1600 × 1200 संकल्पसाथनियत ध्यानएक विशिष्ट दूरी पर स्पष्ट छवियों के लिए। यह संचालित होता है30fps, अधिकांश अनुप्रयोगों के लिए चिकनी वीडियो कैप्चर प्रदान करना।
इसकामिपी इंटरफ़ेसउच्च - स्पीड डेटा ट्रांसफर और सुनिश्चित करता हैकम बिजली की खपत, इसके लिए उपयुक्त हैकॉम्पैक्ट एम्बेडेड सिस्टम। छोटा 6.5 × 6.5 मिमी संरचना अंतरिक्ष - विवश उपकरणों में आसान एकीकरण की अनुमति देता है।
उत्पाद हाइलाइट्स/फायदे
सुसंगत इमेजिंग गुणवत्ता के लिए निश्चित फोकस के साथ 2MP रिज़ॉल्यूशन
कुशल और लंबे - टर्म ऑपरेशन के लिए कम बिजली की खपत
कॉम्पैक्ट 6.5 × 6.5 मिमी आकार एम्बेडेड सिस्टम और स्पेस - सीमित उपकरणों के लिए उपयुक्त है
फास्ट डेटा ट्रांसफर और सीमलेस इंटीग्रेशन के लिए MIPI इंटरफ़ेस
चिकनी वीडियो रिकॉर्डिंग के लिए उच्च फ्रेम दर 30fps
उत्पाद संरचना
विनिर्देश
1। उत्पाद परिचय।
● समर्थन UXGA (2Mega, 1600x1200) रिज़ॉल्यूशन
● समर्थन SVGA (0.48Mega, 800x600) रिज़ॉल्यूशन
● समर्थन दर्पण और ऊपर - डाउन फ़ंक्शन
● काले स्तर के अंशांकन का समर्थन करें
● ब्लैक सन रद्दीकरण का समर्थन करें
● डिजिटल लाभ/ एनालॉग लाभ का समर्थन करें
● समर्थन 2x2 बिनिंग फ़ंक्शन
● 10-बिट कच्ची छवि डेटा आउटपुट का समर्थन करें
● चिप के अंदर आईसी बस नियंत्रित रजिस्टरों
● MIPL 1 लेन इंटरफ़ेस का समर्थन करें
● दोहरी कैमरा फ़ंक्शन का समर्थन करें
विनिर्देशों और विशेषताएं:
कुल ऊंचाई: 4.3 ± 0.2 मिमी
आधार आकार: 6.5*6.5 ± 0.2 मिमी
छवि का आकार: 1600*1200
आईआर फिल्टर: 650
चिप पैरामीटर:
|
पैरामीटर |
कीमत |
|
|
सक्रिय पिक्सेल सरणी |
1600x1200 |
|
|
पिक्सेल आकार |
1.65um x 1.65um वर्ग पिक्सेल |
|
|
लेंस आकार |
1/5 इंच |
|
|
रंग फ़िल्टर |
प्राथमिक रंग फ़िल्टर बायर व्यवस्था |
|
|
बिजली की आपूर्ति |
I/O |
1.7V-3.0V |
|
अनुरूप |
2.6V-3.0V |
|
|
बिजली की खपत |
सक्रिय |
|
|
समर्थन करना |
<50uA |
|
|
आंकड़ा प्रारूप |
रॉ 10 |
|
|
आउटपुट स्वरूप |
MMIPL 1 लेन |
|
|
इनपुट घड़ी |
6-30 मेगाहर्ट्ज |
|
|
अधिकतम, फ्रेम चूहा |
30fps@1600x1200 मोड |
|
|
परिचालन तापमान |
-20 डिग्री -70 डिग्री |
|
|
स्थिर तापमान |
0 डिग्री -50 डिग्री |
|
|
पैकेट |
सीएसपी |
|

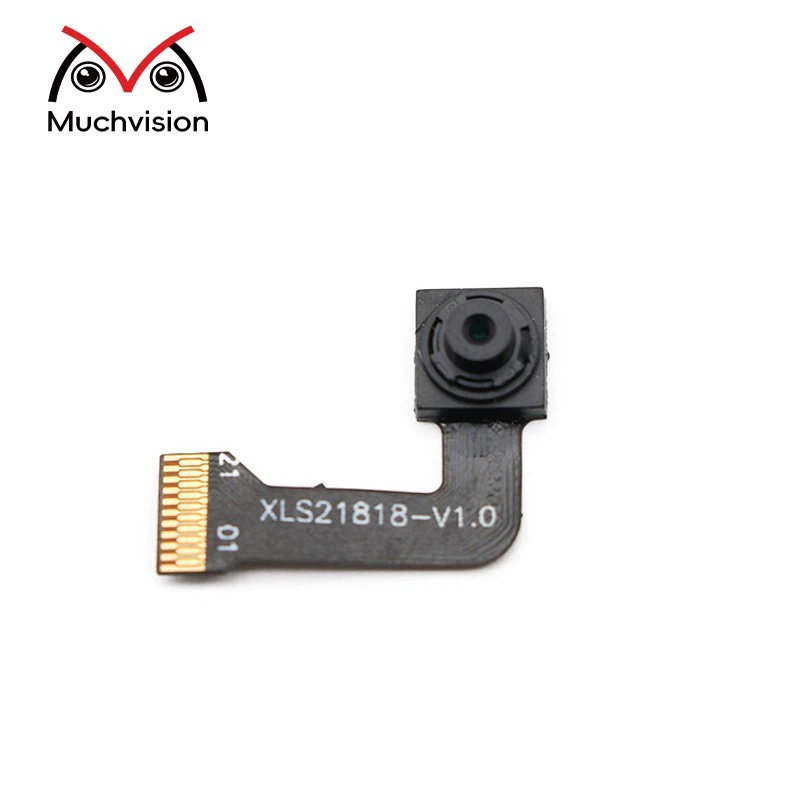

उत्पाद की तस्वीर
कैमरा मॉड्यूल के अनुप्रयोग क्षेत्र
1। खगोलीय दूरबीन: दूर की आकाशगंगाओं और खगोलीय निकायों की छवियों को पकड़ने के लिए खगोलीय दूरबीनों के साथ एकीकृत
2। औद्योगिक x - किरण निरीक्षण: औद्योगिक x - के लिए उपयोग किया जाता है उत्पादों के आंतरिक दोषों का पता लगाने और उत्पाद की गुणवत्ता में सुधार करने के लिए किरण निरीक्षण
3। वन्यजीव निगरानी: वन्यजीवों की निगरानी, पशु व्यवहार का अध्ययन करने और जंगली जानवरों की रक्षा के लिए उपयोग किया जाता है
